Реле защиты от сухого хода AR MS PC-9A
- Previous
- Next
Принцип действия
AquamotoR AR PC-9A представляет собой двухконтактное реле, которое срабатывает по изменению давления воды. В корпусе датчика расположена разомкнутая контактная группа, которая управляется мембраной. Внутри корпуса имеется кнопка для принудительного запуска насоса и винт регулировки давления выключения (на большой пружине). При нормальном режиме работы насоса вода под давлением давит на мембрану, что обеспечивает замыкание контактов и подачу электроэнергии на электродвигатель насоса. Если давление воды падает до величины давления выключения (0,01 - 0,08 МПа) контакты размыкаются и происходит отключение насоса. Регулировка давления выключения доступна при снятом кожухе датчика.
Основные технические характеристики
Максимальный ток - 16 А
Регулировка давления - 0,006-0,13 атм
Диапазоны регулировки: 0,01-0,06 атм (заводская настройка)
Устройство и регулировка

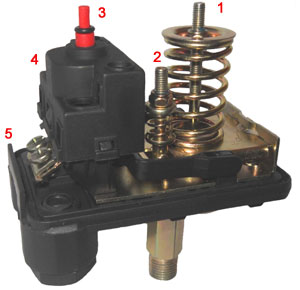

Электрическое подсоединение осуществляется следующим образом: к клеммам (4) подключаются провода от электрической сети; к клеммам (3) подключаются провода от насоса. Через клеммы (5) осуществляется подключение заземления. Сечение проводов подводящего электрокабеля, должно соответствовать мощности насоса, подключение заземления обязательно.
Запуск
Откройте все клапаны и краны во всасывающих и раздаточных магистралях. Нажмите и удерживайте кнопку принудительного запуска. Через некоторое время при достижении максимального давления, когда остатки воздуха будут удалены из системы, можно отпустить кнопку и закрыть краны. Если система подключена неправильно и в магистралях отсутствуют вода, насос будет отключаться при отпускании кнопки. После исправления причин отключения повторите запуск.
В дальнейшем, в ситуациях срабатывания защиты при отсутствии воды, следует повторять вышеописанную процедуру. Регулировка давления осуществляется гайкой (1), фиксирующей положение пружины. Для увеличения нижнего предела, необходимо поворачивать гайку по часовой стрелке. Для того, чтобы уменьшить значение нижнего предела уровня давления - нужно отвернуть гайку против часовой стрелки, тем самым ослабив пружину. Гайка (2) предназначена для регулировки разницы между нижним и верхним пределами давления.
